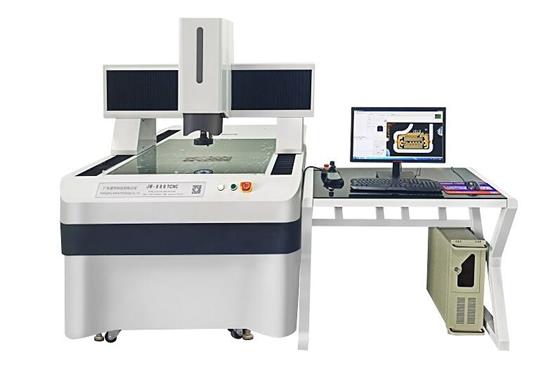

二次元影像測量?jī)x是用來測量產品及模具的尺寸的，測量要素包括位置度、同心度、直線度、輪廓度、圓度和與基準有關的尺寸等。對于二次元影像測量?jī)x，為了保證測量的準確性，必須在每次使用時重新校正放大倍率。那么，二次元影像測量?jī)x需要校正哪些項目，應該如何操作呢?
外觀和功能檢查：
(1)檢查二次元影像測量?jī)x觀是否損壞、碰撞或變形，儀器導軌及絲桿運動是否順暢。
(2)檢查測量軟件是否正常工作。
X、Y軸示值誤差校驗：
(1)將標準量塊放置在二次元影像測量?jī)x的測量平臺上面，確保量塊的長度基準面和圖像測量?jī)x的視頻十字線X(Y)軸完全水平。
(2)移動二次元測量?jī)xX(Y)軸，用影像窗口十字線選擇量塊作為測量基準邊，然后歸零X和Y軸。
(3)移動二次元測量?jī)xX(Y)軸，使影像窗口十字線與影像測量?jī)x的另一側重合。此時，X(Y)軸的顯示值為驗證指示值，量塊的顯示值為驗證標準值。
(4)校驗誤差=校驗指示值-校驗標準值。誤差和結果判斷(以Super332為例)：允許長度誤差：1.5+3L/1000μm。
在二次元影像測量?jī)x的校正過程中，應注意以下事項：
1、使用1μm精度的玻璃光學尺
二次元影像測量?jī)x校正精度時，一般采用50mm、100mm的1mm間距刻劃的光學線紋玻璃尺，其誤差必須小于儀器的標稱測量誤差，需采用1μm級精度光學尺。使其校正總長度后，讓儀器一格一格地測量，夾線嚴格對準后得到的測量值與標準值的偏差不得大于線性精度的計算結果;測量完全程后，讓其回測原點，重合精度不得大于儀器標準值。在測量過程中，盡量減少對線不準人為誤差的影響，獲得儀器綜合性能的關鍵指標。
2、不要使用工件作為檢查的依據
(1)由于現場環境溫度的影響，不應使用熱膨脹系數大的金屬工件作為測試樣品。
(2)必須使用邊緣清晰的光學尺，以避免由于造影和選點對位不當造成的讀數誤差，盡可能接近真實值。尤其不能使用軸類設備，影像測量中存在邊渡面投影造影不準會造成較大誤差的技術局限性，即要避免原理局限性，盡量獲得二次元影像測量?jī)x正常使用的精度值。
